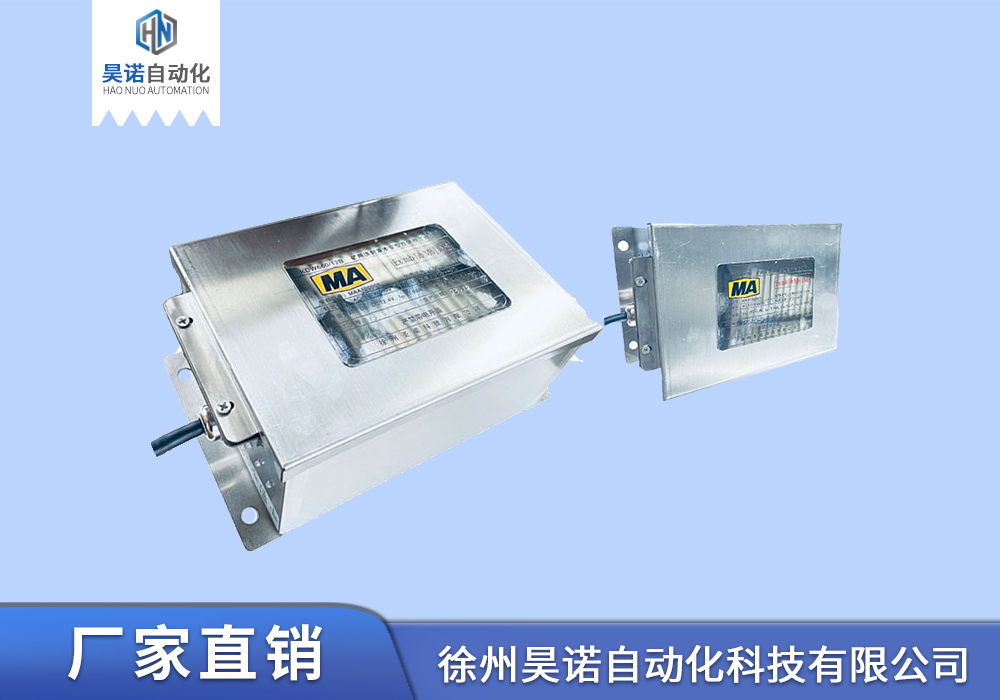

KDW660/12B 礦用澆封兼本安型直流穩壓電源

KDW660/12B礦用隔爆兼本質安全型電源是一種允許在瓦斯、煤塵爆炸危險環境中使用的通用本質安全型不間斷電源，適用于向礦用本質安全型設備提供電源。

產品參數

防爆型式：礦用澆封兼本安型

防爆標志：Ex mb [ib Mb] I Mb

電源電壓輸入：AC127V /AC660V

額定輸入電流：≤0.3A

產品資質

獲取產品報價

400-180-1266

撥打全國服務熱線了解更多

性能特點

PERFORMANCE CHARACTERISTICS

安全可靠

煤安認證

、防爆認證等防爆資質齊全

。

防水

、防塵

、防腐蝕

、防暴

，適用于各易爆環境

。

澆封加本安型電源

，雙重防爆技術，使用更安全

。

抗干擾能力強

，性能優，長期持續穩定供電

。

供電穩定

變壓器降壓

、整流、濾波及穩壓等環節

，穩定輸出

。

過載、過壓

、過流保護等功能

，故障后自動恢復。

高防護等級

，惡劣工況中持續工作

。

適應性強

澆封設計，工業級材質

，適合各類危險惡劣環境。

開采工作面

、巷道等防爆要求場所的均可應用

。

可在高低溫、大氣壓力等惡劣環境下穩定工作

。

可為井下各種本安型電氣設備供電

。

結構合理

電源箱體積較小，便于安裝和部署

。

具備閉鎖功能

，防止帶電開蓋，保障安全

。

體積小

，重量輕，不占空間

，適應井下狹小空間

。

走線科學合理，方便檢修

。

結構原理

STRUCTURAL PRINCIPLE

根據礦用電源內部結構圖

，左端接線端子為交流 127V 電源輸入，在其下方為保險絲

，右端接線端子為直流 12V 本安電源輸出

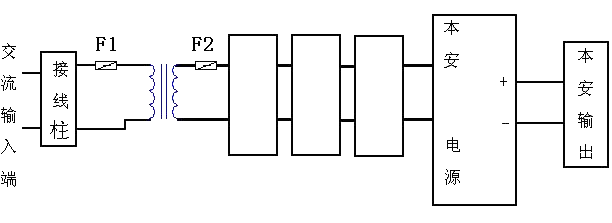

。KDW660/12B 礦用澆封兼本安型直流穩壓電源電路原理圖如圖所示

，交流輸入電壓經電源模塊降壓，由整流橋整流

，電解電容濾波

，再經穩壓環節得到穩定的電源輸出。經過兩級過壓保護

、兩級過流保護

、短路保護等措施，使輸出滿足本安性能要求

。

技術參數

TECHNICAL PARAMETER

使用環境	溫度：0℃～+40℃
	相對濕度：≤95％（+25℃）
	氣壓：80kPa～110kPa
	有甲烷、煤塵爆炸性混合物的煤礦井下
技術參數	電源電壓輸入：AC127V /AC660V
	額定輸入電流：≤0.3A
	電源電壓波動范圍：標稱值的 75%～110%
	預期短路電流：5A
	本安參數：Uo：DC 12.4V，Io ：1.98A ，Co：15μF ，Lo：0.1mH
外形重量	外形尺寸：310×220×96.5
外形重量	重量：約 9kg
電源本安直流輸出符合要求	輸出路數：1
	標稱輸出電壓（V）：12
	額定輸出電流（A）：1.9
	開路電壓（V）：≤12.4
	短路電流（A)：≤0.5
	過流保護值（A）：≤1.98
	周期與隨機偏移峰-峰值（mV）：≤250
	源效應：≤5%
	負載效應：≤5%
	輸出電壓偏離值：≤5%
