KDW660/24B礦用隔爆兼本安型多路直流穩壓電源

KDW660/24B礦用隔爆兼本安型直流穩壓電源可用于煤礦入井口

、井下采掘工作面

、回風巷道

、煤倉等各種場合

，為煤礦用多種傳感器或本安型電源提供本安工作電源

。電源輸出：1路12VDC,2路18VDC，1路24VDC

。

產品參數

防爆型式：礦用隔爆兼本質安全型

防爆標志：“Ex db [ib Mb] Ⅰ Mb”

工作電壓：AC660V/127V

視在功率：≤200VA

產品資質

獲取產品報價

400-180-1266

撥打全國服務熱線了解更多

性能特點

PERFORMANCE CHARACTERISTICS

性能穩定
，安全可靠

礦用隔爆兼本質安全型

，分腔設計，保障煤礦井下使用安全

。

隔爆外殼采用Q235A，防爆

，抗震

，防潮，適合煤礦井下使用

。

防護等級高，性能優

，可保持長期穩定工作

。

煤安認證、防爆認證等資質齊全

。

多路供電

電源輸出:1路12VDC,2路18VDC,1路24VDC。

多路供電直流穩壓不間斷電源

。

一臺電源可為不同電壓設備供電

，節約成本

。

可為不同防爆電氣設備供電

，適用范圍更廣。

功能強大

電池管理系統具有過沖

、過放、短路保護功能

。

工作時間≥4h(額定負載時)的備用電池

，轉換不影響受電設備正常工作。

電源具有過流

、過壓、短路保護功能

。

自愈功能

，故障排除后能自動恢復工作

。

顯示功能，電源實時顯示各輸入輸出信號的狀態

。

工業級制造

嚴格按照行業標準設計制造，經過嚴格性能測試

。

緊固件防松防銹

，金屬零件進行防銹、防蝕處理

。

接線裝置

、接地端子及設備內部接線具有足夠強度。

外殼設有內

、外接地螺栓

，接地螺栓進行防銹處理。

具備閉鎖功能，防止帶電開蓋

，保障安全

。

結構原理

STRUCTURAL PRINCIPLE

KDW660/24B礦用隔爆兼本安型多路直流穩壓電源由外殼、電池

、變壓器、開關電源

、本安電路板及保護控制板組成

。外界輸入AC 660V或AC127V的電源經變壓器后AC127輸出供電給開關電源，再由開關電源DC24V電源輸出

，供電給保護控制板經過隔離保護后輸出本安電源DC24V、DC18V

、DC12V

。當外界電源暫停輸入后，備用電池自動供電

，維持本安電源輸出。

技術參數

TECHNICAL PARAMETER

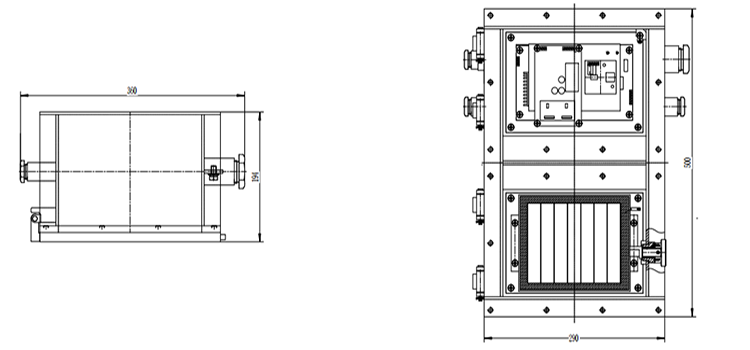

外形尺寸材質	外形尺寸：500mm360mm194mm
	重量：約25kg
	材質：Q235A
使用環境條件	環境溫度：0℃～+40℃
	相對濕度：≤96%RH（+25℃時）
	大氣壓力：80kPa～110kPa
	可在有甲烷、煤塵爆炸性氣體混合物環境中使用
	無強烈震動和沖擊的地方
	無直接滴水、淋水的場合
備用電池	最高充電電壓：≤29.4V
	充電截止電壓：≤29.4V
	放電終止電壓：20V
	備用電源工作時間：≥4h(額定負載時) ，轉換時間不影響受電設備正常工作，轉換時間：≤500ms
	充電電流：≤1A
	備用電池組：7節1865130/3.7V/9Ah錳酸鋰鋰離子蓄電池串聯使用，單體電池3.7V，容量9Ah
本安參數	1路12V輸出端：Uo: DC12.2V ，Io:1.36A，Co:10μF ，Lo：0.1mH
	1路24V輸出端：Uo: DC24.3V ，Io:470mA，Co:1μF ，Lo：0.1mH
	2路18V輸出端：Uo: DC18.3V ，Io:980mA ，Co:4μF ，Lo：0.1mH
	CAN通訊端：Uo: 6.7V，Io:680mA ，Co:10μF ，Lo：0.2mH
	485通訊端：Uo: 6.7V，Io:680mA ，Co:10μF，Lo：0.2mH
