鑫臺銘軸承伺服壓力機 助力提高軸承質量：---鑫臺銘提供。

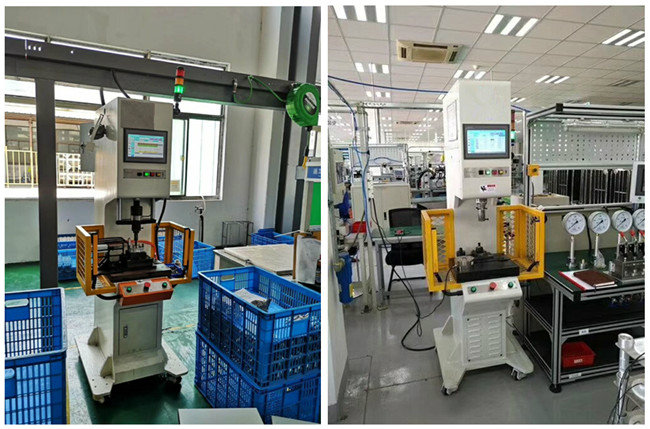

軸承伺服壓力機是由伺服電機驅動高精度滾珠絲桿，通過控制電機轉動角度實現對壓頭的精準位置控制。壓頭前端安裝高靈敏壓力傳感器，采集實時壓力，實現壓力閉環控制。通過高速采集壓裝過程中的位置壓力數據，實現精密壓裝的在線質量判斷和數據信息化管理。

軸承伺服壓力機通過軟件編程運動過程控制，傳輸?shù)綌?shù)控應用模塊，再通過伺服驅動器驅動伺服電機的運動，經過傳動裝置實現輸出端的運動控制。壓軸壓出后壓力傳感器通過形變量反饋模擬量信號，經過放大、模數轉換，變成數字量信號輸出到PLC，實現壓力監控；通過伺服電機解析編碼器反饋位置信號，實現位置監控。

對于壓裝要求高的裝配場合，更適合采用壓力穩定、位移精準的伺服壓裝系統。與傳統的PLC+電動執行器+壓力位移傳感器的集成系統相比，伺服壓裝系統響應速度更快，控制精度更高；能夠采集到更準確的壓裝過程數據，并能對過程中出現的異常進行準確的評估，在我們需要精確控制力或者位移的情況下快速的響應，符合指定的控制要求。

主要特性：

1、多種壓裝模式滿足高精度精確生產和質量控制要求。

2、在線壓裝質量檢測滿足壓裝全過程品質控制和數據管理。

3、自動樸償精度滿足特定工況下的精密裝配要求。

4、環保、節能、安全。

5、自我診斷功能滿足用戶智能維護要求。

伺服壓機控制器實現控制過程的數據傳輸；液晶觸摸屏作為用戶操作界面，實現壓入壓力值、位移值的設定、顯示壓裝過程中位移與壓力變化曲線，壓裝過程壓力變化監測。A階段表示壓機壓頭剛好與零件或者壓裝輔具接觸，B階段表示壓機把零件已經壓裝到位，但是從壓裝壓力-壓裝位移圖上可以看出來，零件壓裝到位后，位移不再變化，而壓裝壓力在不斷地增大，在這種情況下，如果壓裝壓力超過零部件承受的壓力，存在壓潰零部件風險，特別是變速器軸承的壓裝過程。在這種情況下，我們得采取措施對壓裝過程進行控制，保證產品零部件裝配質量。

在線質量過程監控與管理技術：在生產過程中實時監控每一個壓裝點，每壓裝一個點，進行一次檢驗，通過在線質量管理控制和防止批量缺陷。生產過程中設定的參數和結果參數進行采集并儲存到服務器里面，進行追溯化管理。既確保了質量，也間接為后期優化設計提供技術支持，專業保證鉚接質量。

生產過程質量管理：

1、記錄生產過程設定和結果數據。

2、顯示生產結果及錯誤信息OK / NOT-OK。

3、對于不同材料組合可以進行優化生產。

4、滿足汽車工業或其他需求工業的高質量重復生產的追溯性管理要求。

質量檢測過程要求壓裝機系統至少按照1000次/秒的頻率來實時采集生產過程的位移-壓力，并以曲線的方式實時顯示出來，這樣顯示的位移-壓力曲線才盡可能準確反映壓裝過程，來有效識別來料公差超限、位置放反、加工過程異常等情況，自動判定壓裝產品是否合格，保證100%有效檢測。

強大的曲線評估功能：

每條曲線的判定可設定多達8個評估窗，每一評估窗口有16種判定類型可選，

公差窗口可以通過修改數值來設定，也可以通過拽圖框來設定。

公差窗口可以是方形，也可以是不規則圖形。

在線監控判斷功能：

通過采集壓力與位移數據，分析壓裝的過程，對壓力與位移進行監控，實時顯示壓力位移曲線。

可以通過移動鼠標清楚的觀測壓裝曲線任一點的位移和壓力；

可以設置至多8個判定框，每個判定框的判定類型有16種方式。

可以根據不同產品選擇不同的判斷方式在線報警，防止不合格品流入下一道工序。

在線質量檢驗功能：伺服壓力機可在壓裝行程中任意設定5個判定點完成質量檢驗判定，產品品質NG設備報警，壓裝完成即為檢驗完成，無須另設檢驗工位，可完成產品的100%全檢；壓裝力與位移整個過程數據圖能夠顯視在液晶顯示觸摸屏上；整個過程控制能夠在作業進行中的任意環節自行判定產品有沒有符合標準，進而完成在線質量控制。

在線數據圖顯視質量判定：

1、壓力/位置范疇依照實際需求調節。

2、OK/NG判別結果顯示自行導入到PLC。

3、多種判別框，可以任意挑選取用。

4、包絡線功能，完成智能化判別。

5、工藝數據圖自行存放，并依照OK/NG存放到不同的文件目錄。文件名稱可以為時間或條型碼。

6、壓裝數據圖能夠在壓裝操作過程中實時監控顯視，數據信息采樣頻率大于等于1000次/秒。

7、判別點、判別對話框、判別包絡線等多種質量檢驗?zāi)Ｊ?，搭配獨特點檢驗改善壓裝產品品質問題，確保產品統一性。
